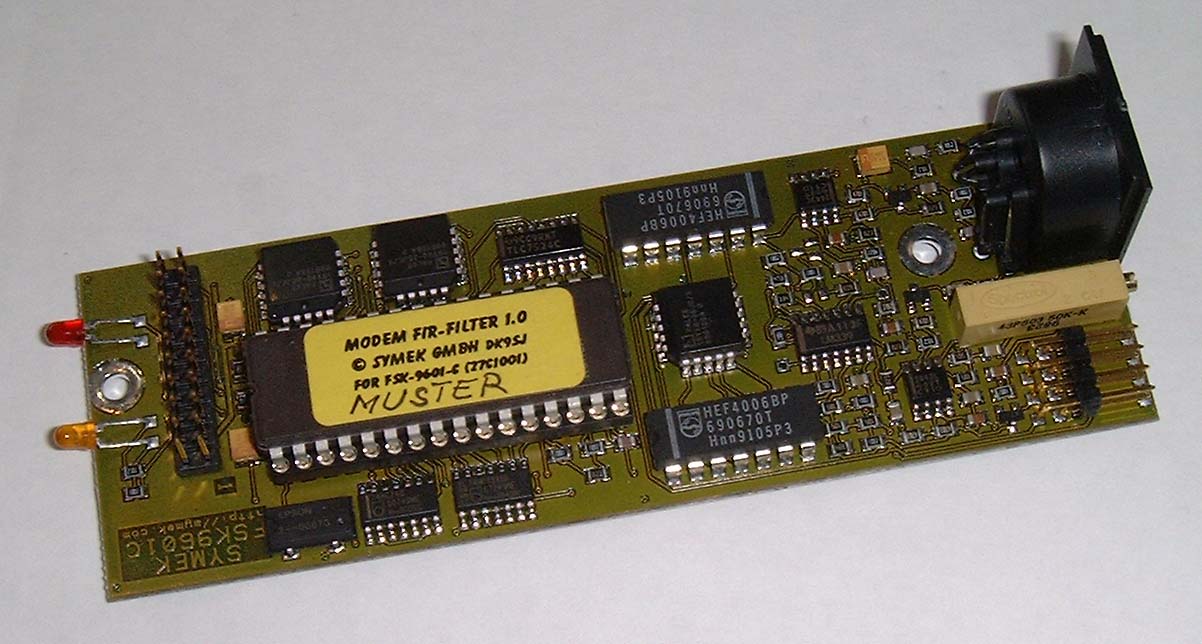

FSK 9601 Modem
für Packet-Radio Controller TNC3/31

Ab Herbst 2000 wird das FSK9600 durch das kompatible FSK9601 ersetzt. Das neue Modem hat folgende Vorteile:

kleine Leiterplatte (nur 40x120 statt 80x120mm) durch SMD-Bestückung
FIR-Filter mit 128 Koeffizienten statt 32, dadurch besseres NF-Spektrum
Umschaltbare Filter-Charakteristik: FSK mit 'cos-rolloff' oder GMSK (Gauss-Filter)
Sende- und Empfangsbaudrate unabhängig konfigurierbar, z.B. TX 9600 / RX 38400 für Satellitenbetrieb. Baudrates: RX: 2400 bis 307k Baud, TX 9600 bis 153k Baud. (Optional 307k).
Steckbrücken für FSK/GMSK, Dauersenden, Testbetrieb. Stromspar-Version auf Anfrage.

Technische Daten FSK-9601-C

Stromversorgung: 5 V Gleichspannung , ca. 125 mA.

Abmessungen: ca. B=41, T=120, H=25mm, Masse ca. 42 Gramm

Funk-Schnittstelle: 5-polige DIN-Buchse, Belegung wie bei TNC2, TNC2S, TNC2H etc. üblich.
Modulation (Scrambler) entsprechend des von G3RUH definierten Standards. Schrittgeschwindigkeit 9600 Baud (optional andere Baudrates von 4800 bis 614400 Bit/s möglich).

NF-Ausgangsspannung von ca. 10 mVss bis 3,5 Vss mit Spindeltrimmer einstellbar, Ri niederohmig (2 kOhm ), DC-frei. Ausgang wird während Empfang stummgeschaltet. PTT : max. 25V 0,15A nach Masse, Eingang 100-700 mVss an 100 kOhm , DC-frei. Eingangsspannungsbegrenzung auf 0,5Vss verhindert eine Übersteuerung der Verstärkerstufen bei DC-Sprüngen während der S/E Umschaltung.

NF-Filterschaltung: TX: FIR-Filter mit 512 Koeffizienten (8 Bit Länge, 64-fach Oversampling). Umschaltbare Filtercharakteristik: FSK (cos-rolloff) und GMSK. Analoge Tiefpassfilter im Sende- und Empfangszweig. Alle Aus- und Eingänge sind durch Filter gegen HF-Einstrahlung geschützt.

Modemschnittstellen: CMOS -Pegel 5 Volt. TXData, TXClock, RXData, RXClock, RTS CTS, DCD, +5V, Reset, Masse. Anschluß auf der Platine über 20-poligen Steckverbinder und Flachleitung. Belegung gemäß der DF9IC-Empfehlung für High-Speed-Modem-Disconnect.

Leuchtdiodenanzeige: DCD (Trägererkennung), PTT (Sendertastung)

Steckbrücken: 4 Steckbrücken für PTT-Dauertastung, Bit-Error-Testmode, Auswahl einer von 4 Filterkurven (FSK, GMSK).

Watchdogschaltung: Die PTT wird mit einem Watchdog überwacht und schaltet bei Dauersendung nach ca. 15 s ab. Die Watchdog-Funktion kann mit einer Lötbrücke abgeschaltet werden.

Mess- und Abgleichpunkte: RX-Augendiagramm, TX-Augendiagramm, Sendertastung.

Schaltbrücken auf der Platine: Sender-Stummschaltung ein/aus, Watchdog ein/aus, Baudrate 9600, 19200, 38400, 76k, 153k, 307k Baud. Unterschiedliche RX und TX Baudrates sind möglich.

Kurzbeschreibung

Das Modem FSK9601 erzeugt und empfängt NF-Signale gemäß der im Amateurfunk üblichen G3RUH-Norm. Alle Frequenzen sind quarzgesteuert und brauchen nicht abgeglichen zu werden. Die verwendete Norm ist sehr gut für Funkübertragungen geeignet, die NF-Bandbreite des Signals reicht etwa von 30 bis 5000 Hz bei 9600 Bit/s. Bei anderen Bitraten ist die Bandbreite entsprechend niedriger bzw. höher. Das FSK9601 kann je nach Konfiguration und Bestückung für Baudrates bis 614 kbit/s verwendet werden. Alternativ zur G3RUH-FSK Modulation kann das FSK9601 auch GMSK Signale senden und empfangen.

Der Sendetakt (z.B. 9600 Baud) wird im Modem erzeugt. Außerdem enthält das Modem die Schaltung zur Sendertastung (PTT) mit Sendezeitbegrenzung (Watchdog).

Die Platine FSK9601 wird bestückt, geprüft, abgeglichen, mit diesem Handbuch und ohne Zubehör geliefert und kann so direkt ins TNC3, TNC31 oder kompatible Geräte eingebaut werden. Alle Teile für den Anschluß sind beim TNC enthalten.

zum Anschluß an ein TNC wird ein Flachkabel (ca. 10-20 cm) mit passenden 20-poligen Pfostenverbindern (Buchsenstecker zum Aufpressen) benötigt. Beim TNC3 und TNC31 sind diese Kabel bereits im Lieferumfang des TNC enthalten.
Das Modem ist für verschiedene Sende- und Empfangs-Baudrates lieferbar. Sende- und Empfangsgeschwindigkeit können auch unterschiedlich sein, z.B. für Satellitenbetrieb mit unterschiedlicher Baudrate bei Uplink und Downlink.

Anschluß des Funkgeräts an das Modem

Der Anschluß an ältere Funkgeräte erfordert im Allgemeinen eine Modifikation des Senders und des Empfängers, zumindest muß man einen geeigneten Punkt in der Schaltung anschließen und eine Leitung zum TNC führen. Moderne Funkgeräte besitzen bereits einen 6-poligen Mini-DIN-Stecker zum direkten Anschluss eines 9600-Baud Modems.

Das Funkgerät wird mit einem 5-poligen (180 Grad) DIN-Stecker angeschlossen. Die fünf Stifte des Steckers sind folgendermaßen belegt:

Stift 1: MODULATOR des Funkgeräts, NF-Ausgang TNC
Stift 2: GND Masse
Stift 3: PTT Sendetaste, wird nach Masse geschaltet
Stift 4: DEMODULATOR-Ausgang des Funkgeräts
Stift 5: Reserve, (siehe Text)

Einstellung der Baudrate beim FSK9601

Das Modem FSK9601 ist ab Werk für Baudrates von 1000 Baud bis 614400 Baud lieferbar. Die Baudrate von Sender und Empfänger können unterschiedlich sein. Zur Festlegung der Baudrate sind folgende Einstellungen erforderlich: Auswahl der Frequenz des Mutteroszillators, Einstellung der Frequenzteiler für TX-und RX-Baudrate mit den Lötbrücken J2 bis J15 und Dimensionierung der analogen Filterschaltungen im Sender und Empfänger. Die Veränderung der Baudrate an einem FSK9601 erfordert einen gut ausgestatteten Elektronik-Arbeitsplatz und Erfahrung mit SMD-Technik.
